精細(xì)化工

單分子膜鈍化劑

產(chǎn)品一端為P端基，反應(yīng)活性高，與金屬鋁通過(guò)化學(xué)鍵形成 Al-O-P，并且在端基中P-OH與基材的羥基（OH），通過(guò)脫水反應(yīng)，也形成穩(wěn)定的化學(xué)鍵接。 ?產(chǎn)品的另一端為有機(jī)共聚物，其中碳?xì)浣Y(jié)構(gòu)與后續(xù)金屬表面涂裝工藝中粉末的有機(jī)物能夠形成穩(wěn)定的鍵接，兼容性好。

產(chǎn)品描述

參數(shù)

酸洗工藝推薦:

水洗 → 鋁脫脂劑脫脂 → 水洗*2 → 純水洗 → 單分子膜鈍化 → 干燥 → 噴涂

堿洗工藝推薦：

水洗 → 無(wú)氟脫脂 → 水洗*2 → 純水洗 → 中和出光 → 純水洗 → 單分子膜鈍化 → 干燥 → 噴涂

在鈍化處理前，鋁材最好保持在濕潤(rùn)狀態(tài)；
建議使用配套預(yù)處理藥劑，保證單分子膜的使用效果。

單分子膜鈍化劑作用機(jī)理

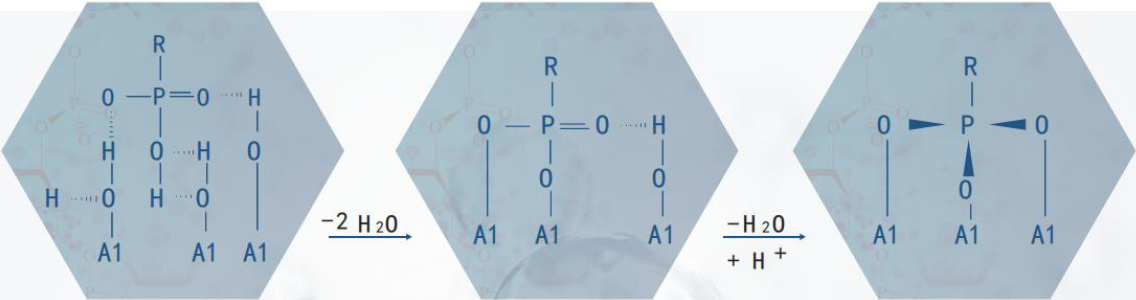

作用機(jī)理示意圖

產(chǎn)品一端為P端基，反應(yīng)活性高，與金屬鋁通過(guò)化學(xué)鍵形成 Al-O-P，并且在端基中P-OH與基材的羥基（OH），通過(guò)脫水反應(yīng)，也形成穩(wěn)定的化學(xué)鍵接。
產(chǎn)品的另一端為有機(jī)共聚物，其中碳?xì)浣Y(jié)構(gòu)與后續(xù)金屬表面涂裝工藝中粉末的有機(jī)物能夠形成穩(wěn)定的鍵接，兼容性好。

產(chǎn)品對(duì)比

	常規(guī)鈍化劑	單分子膜鈍化劑
基本概況	一般是由氧化劑、表面活性劑、絡(luò)合劑等組成，含有鉻、鋯、鈦等金屬元素，使用面較為廣泛，一般作為聚酯粉末涂層前處理。對(duì)于環(huán)保要求高的地區(qū)不適應(yīng)，后期廢水處理成本較高。	本產(chǎn)品形成的鈍化膜有與鉻酸鹽鈍化膜相當(dāng)耐蝕性，經(jīng)過(guò)SGS測(cè)試認(rèn)證不含有任何重金屬元素，環(huán)保且效果顯著，后期廢水處理成本較低。
產(chǎn)品性狀	酸性水溶液，無(wú)色，無(wú)特殊氣味，溶液粘稠度低	酸性溶液，無(wú)色，無(wú)特殊氣味，溶液有一定粘稠度
應(yīng)用工藝	浸漬、噴淋	浸漬、噴淋
薄膜重量	30～150mg/m²	5～15mg/m²
建槽管理	槽液PH： 3.0~5.0	槽液PH ： 3.0~5.0
	槽液溫度：室溫~35℃	槽液溫度：室溫~35℃
	時(shí)間： 40s~1min	時(shí)間： 40s~1min
	水洗要求：部分	水洗要求：不需要
開(kāi)槽濃度	3g/L~5g/L	1g/L~3g/L
廢液處理	石灰石中和，讓沉渣沉淀	過(guò)濾
消耗量	每噸消耗0.8～1.3kg	每噸消耗低至約0.2kg
產(chǎn)品優(yōu)勢(shì)	無(wú)優(yōu)勢(shì)	①產(chǎn)品附著力ASTM D3359-B等級(jí)測(cè)試達(dá)到5B，耐腐蝕性強(qiáng)，耐鹽霧時(shí)間為AASS 1000H（ISO9227、GB/T10125）； ②產(chǎn)品成膜透明，不會(huì)影響后續(xù)的尤其是淺色色漆的外觀； ③產(chǎn)品不含氟元素，后期污水處理成本低，通過(guò)SGS認(rèn)證測(cè)試不含任何重金屬離子，滿足歐盟REACH法規(guī)，屬于生態(tài)環(huán)保產(chǎn)品； ④對(duì)于難處理的氟碳粉亦有著優(yōu)良的附著力。
